Helsti munurinn á keðjuhjólum af gerðinni A, B og C er miðstöðin
Aðalmunurinn á keðjuhjólum af gerðinni A, B og C er hönnun og staðsetning miðstöðvarinnar.

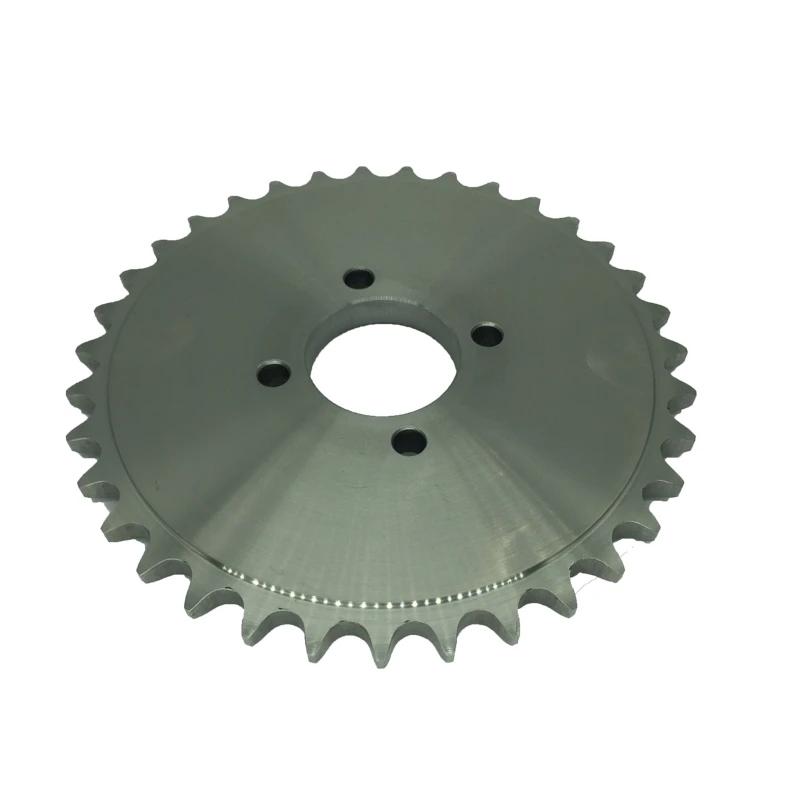

A Type tannhjól
samanstanda venjulega aðeins af tönnuðum plötu án útstæðs hubs.

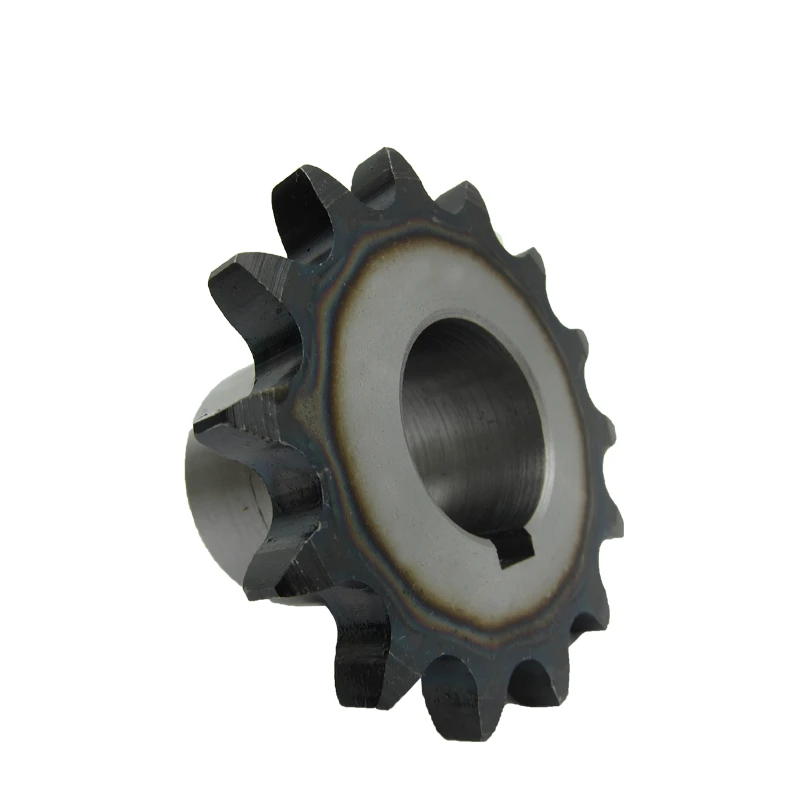

B Gerð tannhjól
hafa miðstöð á annarri hlið keðjuhjólsplötunnar.
C gerð tannhjóla
hafa nöf á báðum hliðum tannhjólsplötunnar.
Tannhjól
Sumir framleiðendur bjóða einnig upp á sérstaka hönnun, eins og ósamhverfar tvöfalda-hubbyggingu eða sérsniðnar stillingar. Þess vegna ætti val á keðjuhjóli alltaf að byggjast á víddarteikningu framleiðanda frekar en útliti einu.
Hvar eru tegund tannhjóla notuð?
A Type keðjuhjól hafa tiltölulega þunnt heildarskipulag og eru almennt notuð í forritum þar sem keðjuhjólið er fest á annan íhlut, svo sem:
Flansar
Miðstöðvar
Kúplingar
Sérstakar uppsetningarplötur
Þeir geta einnig verið notaðir sem hluti af fjöl-keðjuhjólasamstæðum.
Vegna þess að keðjuhjól af gerðinni A Type eru ekki með samþættan miðstöð, eru þau ekki alltaf hentug til að senda mikið tog beint í gegnum skafttengingu. Raunveruleg burðargeta fer eftir:
Uppsetningarbygging
Boltafyrirkomulag
Stuðningshlutar
Stífleiki í tengingum
Rétt vélræn hönnun er nauðsynleg til að tryggja áreiðanlega togflutning.
Af hverju eru B tegund tannhjóla algengustu?
Keðjuhjól af gerð B eru með hníf á annarri hliðinni, sem gefur lengri holutengingarlengd á milli tannhjólsins og skaftsins.
Kostir eru meðal annars:
Auðveld vinnsla á lyklabrautum
Þægileg uppsetning stilliskrúfa
Samhæfni við taper bush kerfi
Fyrirferðarlítil heildarhönnun
Vegna jafnvægis þeirra á milli styrkleika, stærðar og þæginda við uppsetningu, eru B Type keðjuhjól mikið notaðar í raforkuflutningskerfum í iðnaði.
Við hönnun verður að staðfesta stefnu miðstöðvarinnar til að forðast truflun á:
Leguhús
Vélarrammar
Aðliggjandi íhlutir
Hvenær ætti að velja tannhjól af C gerð?
Keðjuhjól af C-gerð eru með nöf á báðum hliðum, sem gefur lengri heildarborunarlengd og bættan stuðning við skaftið.
Þau eru hentug fyrir forrit sem krefjast:
Lengri skafttenging
Stærra þvermál hubbar
Meiri uppsetningarstöðugleiki
Aukin toggeta
Hins vegar þurfa keðjuhjól af C-gerð meira axial uppsetningarrými. Hönnuðir ættu að íhuga:
Heildarþykkt tannhjóls
Skaftabil
Samsetningar- og fjarlæging
Það er mikilvægt að hafa í huga að tvöfaldur-raðir eða fjöl-raðir keðjuhjól er ekki sjálfkrafa C Type keðjuhjól.Keðjuraðir og miðstöð stillingar eru tvær aðskildar forskriftir.
Staðfesta þarf stærð LTB, bora og lyklabrautar saman
LTB (lengd í gegnum borun)vísar til heildarlengd keðjuhjólsins meðfram stefnu öxulsins.
Dæmigerðar mælingaraðferðir:
B tegund tannhjól:mælt frá yfirborði miðstöðvarinnar að gagnstæðri hlið tannhjólsplötunnar
C gerð tannhjól:mæld frá einni hubhlið til hinnar hubflatar
Fyrir fullbúin keðjuhjól þarf einnig að tilgreina eftirfarandi upplýsingar:
Þvermál borunar
Lykilbraut breidd og dýpt
Stilltu skrúfumagn og staðsetningu
Stærðir hubbar
Tannhjól með sömu holuþvermál gæti samt verið óhentugt ef lykilspor eða LTB mál eru mismunandi.
Pilot Bore, Finished Bore og Taper Bush tannhjól
Pilot Bore tannhjól
Keðjuhjól með stýriholu eru með minna vinnslugat og eru ætluð fyrir aukavinnslu viðskiptavina-hlið.
Kostir:
Sveigjanleg aðlögun
Hentar fyrir sérstakar skaftkröfur
Kláraðir Bore tannhjól
Fullbúin keðjuhjól fylgja tilbúnum til uppsetningar, þar á meðal:
Skafthol
Keyway
Stilltu skrúfufyrirkomulag
Þeir eru almennt notaðir fyrir staðlað iðnaðaruppbótarforrit.
Taper Bush tannhjól
Taper bush tannhjól nota staðlað taper bush kerfi fyrir skafttengingu.
Kostir eru meðal annars:
Auðveld uppsetning og fjarlæging
Þægilegt viðhald
Minni flókið birgðahald
Hins vegar verða viðskiptavinir að staðfesta:
Rétt taper runna röð
Þvermál skafts
Uppsetningarstefna
Mismunandi tengiaðferðum ætti ekki að breyta án þess að athuga styrkleika og toggetu.
Ráðlagðar upplýsingar fyrir fyrirspurnir um tannhjól
Til að fá nákvæmt val á tannhjóli, vinsamlegast gefðu upp:
Keðjugerð og stærð
Fjöldi tanna
Fjöldi keðjulína
A, B eða C gerð stillingar
Ytri þvermál
Borþvermál
Stærð lykla
Stilltu kröfur um skrúfu
Þvermál hubbar
LTB vídd
Efnislýsing
Hitameðferð á yfirborði tanna
Áskilið magn
Fyrir endurnýjun keðjuhjóla er mælt með því að útvega:
Mynd að framan
Mynd frá hlið
Bora og lyklaspor myndir
Myndir með mælikvarða eða mælikvarða
Áreiðanlegar tannhjólalausnir fyrir raforkuflutning í iðnaði
Rétt val á tannhjóli krefst meira en samsvarandi keðjustærð og tannnúmer. Höfuðbygging, borahönnun, boltengingaraðferð og uppsetningarskilyrði verður að hafa í huga til að tryggja áreiðanlegan rekstur.
Tianjin OND Precision Motion Componentsveitir staðlaða keðjuhjól, fullunna keðjuhjól og sérsniðna vinnsluþjónustu í samræmi við teikningar viðskiptavina, sýnishorn og umsóknarkröfur.
Að veita fullkomnar upplýsingar um miðstöð og borholu hjálpar til við að koma í veg fyrir algeng vandamál eins og viðbótarvinnslu, ranga passa eða uppsetningarbilun eftir afhendingu.
